| اسم العلامة التجارية: | SHX |
| رقم الطراز: | واقي من الشمس SPF825 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| تفاصيل التعبئة: | تصدير التعبئة القياسية |
| شروط الدفع: | T / T ، L / C. |

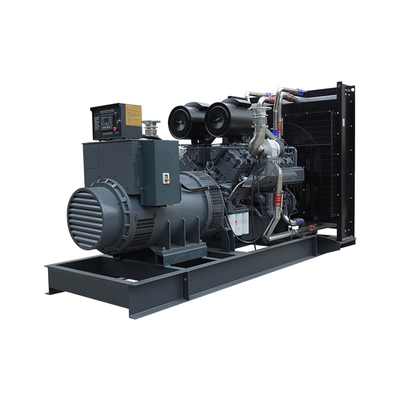

SHX 600kw بيركنز الديزل مولد مجموعة 750kva مولد وحدة الطاقة مولد كهربائي
معايير التصنيع:
ISO8528؛ ISO1105؛ ISO3046؛ GB/T2820؛ GB755؛ BS5000؛ NEMAMG-22؛ YD/T502
المعلمات الكهربائية
تشويه الموجة: < 10%
تقلبات الجهد: <0.5%
تقلبات الجهد / التردد: <= 0.5%
معدل تنظيم الجهد: <= +- 1٪
موافقات الحد من التداخلات الراديوية مع نصوص VDE0875-N و ISO8528
مواصفات مجموعة مولدات الديزل بيركنز بقدرة 600 كيلوواط
| نموذج جينيت | SPF825 |
| الطاقة القياسية للجينيت | 600 كيلوواط/750 كيلوواط |
| الجهد الاسمي | 400/230 فولت (يمكن ضبطها) |
| التيار الاسمي | 1080 آمبر |
| التكرار | 50 هرتز |
| عامل القوة | 0.8 التأخير |
| نوع الاتصال | سلك 3 مرحلة 4 |
| نظام التبريد | دورة مغلقة تبرد بالماء مع المروحة، خزان المياه |
| الأبعاد الإجمالية (L × W × H) mm | 4500 × 1900 × 2200 |
| الوزن الإجمالي (كجم) | 6000 |
| محركات الديزل | |
| العلامة التجارية | بيركنز |
| النموذج | 4006-23TAG2A |
| نوع المحرك | 6 أسطوانات في خط، 4 ضربات، الهواء إلى الهواء بعد التبريد |
| الطموح | مشحون بالتوربو |
| سرعة الدوران | 1500 RPM |
| نظام تبريد المحرك | المبرد بالماء |
| نظام تحكم السرعة | جهاز تحكم سرعة إلكتروني |
| طريقة البدء | بطاريات 24 فولت |
| نظام تصفية المحرك | فلتر الهواء الجاف ، فلتر الوقود ، فلتر الزيت ، فلتر الماء |
| النزوح ((L) | 23 |
| الحفرة × السكتة الدماغية ((ملم)) | 160×190 |
| نسبة الضغط | 13.6: 1 |
| 100% استهلاك الوقود أثناء الحمل (غرام/كيلوواط/ساعة) | ≤209 |
| سعة الزيت ((L) | 113.4 |
| محول الطاقة | |
| العلامة التجارية | فاراند |
| النموذج | FLD634B |
| نوع الإثارة | تنظيم AVR ذاتية الإثارة بدون فرشاة |
| نوع الاتصال | القطب 3 المرحلة 4 |
| تغيير متواصل في التردد | 0.50٪ |
| لا توجد فولطة تحميل | ≥95%-105% |
| الجهد الثابت | ≤ ± 1% |
| فئة العزل | الفئة H |
| درجة الحماية | IP23 |
| مكونات مجموعة الطاقة | |
| (1) محرك الديزل؛ (2) المولد؛ (3) خزان المياه ومجموعة المبرد؛ (4) لوحة التحكم؛ (5) الإطار الأساسي. | |
وظيفة التحكم
مفتاح البدء / البدء التلقائي
أجهزة مراقبة: التيار؛ التردد؛ فولتاج الأسلاك؛ جينيت كيفا؛ جينيت كيلوواط؛ الإخراج
القدرة؛ الكو.وا.ه. الخروج؛ عامل الطاقة.
تحذير / إيقاف التشغيل: التيار التناوبي تحت / فوق فولت، تردد؛ تحت / فوق سرعة؛ ضغط زيت منخفض؛ درجة حرارة المحرك العالية؛ فولت بطارية عالية / منخفضة؛ فوق التيار الحالي؛ إيقاف تشغيل خطأ الأرض.
نطاق التوريد
1محركات الديزل
1.1 المحرك الذي يحتوي على اسطوانة من النوع الرطب، وغرفة احتراق بالحقن المباشر، ومحرك التوربو للتعبئة، وتبريد المياه، والمحكم الإلكتروني، الخ.
1.2 نظام الوقود، والذي يتضمن مضخة الوقود، والشحنات أو المرشحات، الخ.
1.3 نظام استيعاب الهواء والنفايات، والذي يتضمن فلتر الهواء، ومصمّم نفايات العادم، والبيل، وجميع أنابيب الاستيعاب والنفايات، والأسلاك، والأدوات، والصمامات، والإعدادات، الخ.
1.4 نظام التبريد، والذي يتضمن مشعلاً مع إنذار مستوى المياه ومؤشر، ومفتاح ترموساتيكي، ومدفئ ترموساتيكي، ومروحة مثبتة على عمود المحرك، وجميع الأنابيب المترابطة، والأسلاك، والأدوات،الصمامات والإعدادات، إلخ
1.5 يتضمن نظام التشحيم المضخات ومحطات النفط ومرشحات النفط ومرشحات النفط وكل الأنابيب المترابطة والأدوات والصمامات والإعدادات الخ.
1.6 نظام البدء، والذي يتضمن مجموعتين من البطاريات، ومجموعة من شاحن التيار المتردد، والأنابيب المترابطة، والأسلاك، والأدوات، والصمامات، والإعدادات، الخ.
2مولد متزامن متناوب
2.1 مولد، يتضمن محفزًا، ومستقيمًا، و AVR، ومروحة مثبتة على العمود إذا لزم الأمر.
2.2 جميع الأنابيب المترابطة ، والأسلاك ، والأدوات ، والصمامات ، والإعدادات ، الخ.
3. التوصيلات والحماية
3.1 الارتباط
3.2 حماية الارتباط
4لوحة التحكم
4.1 لوحة التحكم الآلي المحلية
5أساسية
5.1 لوحة قاعدة مشتركة
6. الوثائق
6.1 دليل تركيب مجموعة المولدات
6.2 دليل تشغيل وصيانة مجموعة المولدات
6.3 دليل لوحة تحكم مجموعة المولدات
6.4 دليل المحرك وملف الجودة
6.5 دليل المولد وملف الجودة
6.6 تقرير اختبار المصنع
6.7 الرسومات والرسومات النسبية.
|
