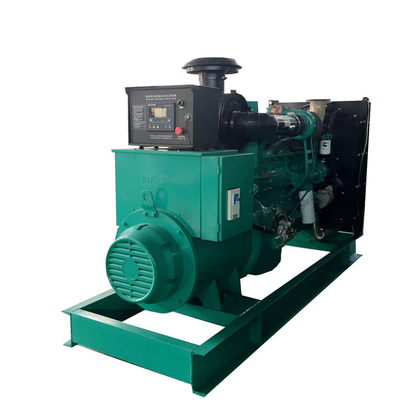

مولدات الديزل الكهربائية SHX 500kva 550kva 3 مراحل مجموعة مولدات الديزل الاحتياطية

التكوين القياسي of مجموعة مولدات الديزل التي تعمل بمحرك Cummins:

1) محرك الكمون

2) مولد التيار المتردد ستامفورد (ماراثون ، Mecc Alte ، ماركة Wattek للخيار)

3) لوحة تحكم Deepsea DSE6020

4) قواطع دوائر Chint

5) خزان وقود أساسي لمدة 8 ساعات عمل (لمجموعة المولدات ≤ 650 كيلو فولت أمبير ، إطار أساسي فقط للطرازات الأخرى)

6) نظام مضاد للاهتزاز

7) البطارية ، شاحن البطارية ومفتاح عزل البطارية

8) كاتم الصوت الصناعي وخرطوم العادم المرن

نطاق توريد 500kva مولد كهربائي ديزل

1. محرك ديزل

1.1 المحرك الذي يشتمل على أسطوانة من النوع الرطب ، وغرفة احتراق بالحقن المباشر ، وشاحن توربيني للعادم ، وتبريد بالماء ، ومحكم إلكتروني ، إلخ.

1.2 نظام الوقود ، والذي يشمل مضخة الوقود ، والمصافي ، أو المرشحات ، إلخ.

1.3 نظام سحب وعادم الهواء ، والذي يشمل مرشح الهواء ، وكاتم صوت العادم ، والخوار ، وجميع أنابيب السحب والعادم ، والكابلات ، والأدوات ، والصمامات والإعدادات ، إلخ.

1.4 نظام التبريد ، والذي يشمل المبرد مع إنذار ومؤشر مستوى الماء ، ومفتاح ترموستاتي ، وسخان ترموستاتي ، ومروحة مثبتة على عمود المحرك ، وجميع الأنابيب المتصلة ، والكابلات ، والأدوات ، والصمامات ، والإعدادات ، إلخ.

1.5 يشمل نظام التشحيم المضخات ، وأحواض الزيت ، ومصافي الزيت والمرشحات ، وجميع الأنابيب الموصلة ، والأدوات ، والصمامات ، والإعدادات ، إلخ.

1.6 نظام البدء ، والذي يتضمن مجموعتين من البطاريات ومجموعة من شاحن التيار المتردد وأنابيب متصلة وكابلات وأجهزة وصمامات وإعدادات ، إلخ.

2. مولدات AC SYNCHRONOUS

2.1 المولد ، والذي يشمل المثير ، المعدل ، AVR ، المروحة المثبتة على العمود إذا لزم الأمر.

2.2 جميع المواسير والكابلات والأدوات والصمامات والإعدادات المتصلة ببعضها البعض ، إلخ.

3. اقتران وحارس

3.1 اقتران

3.2 حارس اقتران

4. لوحة التحكم

4.1 لوحة تحكم أوتوماتيكية محلية

5. الأساس

5.1 لوحة القاعدة المشتركة

6. الوثائق

6.1 دليل تركيب مجموعة المولدات

6.2 دليل تشغيل وصيانة مجموعة المولدات

6.3 دليل لوحة التحكم في مجموعة المولدات

6.4 دليل المحرك وملف الجودة

6.5 دليل المولد وملف الجودة

6.6 تقرير اختبار قبول المصنع

6.7 الرسومات والرسوم البيانية النسبية

لوحة تحكم متوازية

تتيح لوحة التحكم الموازية مجموعتين أو أكثر من مجموعات المولدات أو مجموعات المولدات والأنابيب الرئيسية الموازية لتزويد الأحمال بالكهرباء.صندوق لوحة التحكم المتوازي هو هيكل GGD الذي يحتوي على تحكم يدوي وشبه تلقائي وتلقائي.

لوحة التحكم المتوازية اليدوية: يحلل المشغل ويجعل إشارة العمل المتوازية تستند إلى المؤشر الموجود في صندوق لوحة التحكم المتوازي لمجموعات المولدات المتوازية.

مع لوحة التحكم المتوازية ، يمكن التحكم في مزود الطاقة بشكل مرن وفقًا لاحتياجات الطاقة.
